千兆光纤GBIC与SFP技术规格介绍
1、何为GBIC？
GBIC是Giga Bitrate Interface Converter的缩写，是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场分额。
2、何为SFP？
SFP是SMALL FORM PLUGGABLE的缩写，可以简单的理解为GBIC的升级版本。SFP模块体积比GBIC模块减少一半，可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC一致。有些交换机厂商称SFP模块为小型化GBIC（MINI-GBIC）。 SFP模块体积比GBIC模块减少一半,可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC相同。
3、光纤分哪几种？
光纤分为多模光纤和单模光纤两种：其中，多模光纤由于发光器件比较便宜以及施工简易的特性，广泛用于短距离的通讯上，多模光纤又分为50um芯径和 62.5um芯径两种，其中62.5um的比较常见，但性能上没有50um的好。我公司的GBIC-SX多模产品均适合这两种多模光纤，传输距离分别为 550米（在50um光纤上）和330米（在62.5um光纤上）。
单模光纤一般用于远距离通讯，芯径为9um，我公司的单模GBIC产品在单模光纤上传输距离分别达到10公里、20公里、70公里、120公里。一般交换机厂商在单模上只提供10公里和70公里两种型号，20公里产品可以有效的节约系统集成商特定网络方案的总体造价。120公里产品用于特殊的超长运行环境。
关于千兆位接口转换器（GBIC）的介绍
千兆位接口转换器（GBIC）是一种热插拔的输入/输出设备，该设备插入到千兆位以太网端口/插槽内，负责将端口与光纤网络连接在一起。GBIC可以在各种Cisco产品（参见表2）上使用和互换，并可逐个端口地与遵循IEEE 802.3z的1000BaseSX、1000BaseLX/LH或1000BaseZX接口混用。更进一步说，Cisco正在提供一种完全遵循IEEE 802.3z 1000BaseLX标准的1000BaseLX/LH接口，但其在单模光纤上的传输距离高达10公里，要比普通的1000BaseLX接口远5公里。总之，随着新功能的不断开发，这些模块升级到最新的接口技术将更加容易，从而使客户投资能发挥最大效益。图1给出了一种GBIC。
图1 千兆位接口转换器
一般来说，不同的产品搭配的GBIC模块端口对布线规格的要求都各有不同，不管是布线类型还是布线距离，下面以思科的产品为例进行分析:

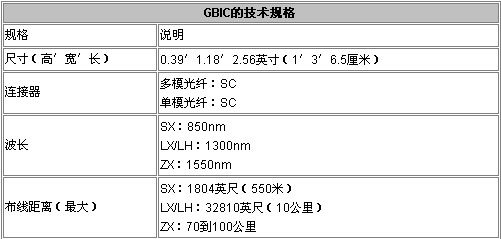

下表给出了安装在千兆位以太网端口上的GBIC的布线规格。请注意，所有的GBIC端口都使用SC型连接器，所有列出的GBIC（多模和单模光纤）的最小布线距离为6.5英尺（2米）。
1：仅使用多模光纤。
2：需要模式调整修补线（CAB-GELX-625或等效产品）。若多模光纤使用一般的修补线，1000BaseLX/LH GBIC和短链路距离（几十米）将会造成收发端饱和，造成误码率（BER）提高。另外，若LX/LH GBIC与62.5微米的多模光纤配合使用，您必须在链路收发两端的GBIC和多模光纤之间安装一个模式调整修补线。若链路距离超过984英尺（300米）时，也需要模式调整修补线。
注释：为了遵循IEEE标准，必须使用模式调整修补线（CAB-GELX-625或等效产品）。IEEE发现，当使用某些类型的光纤内芯时，链路距离不能满足要求。解决办法是使用模式调。(责任编辑：liucl)
……
